Caractéristiques
Zone de coupe: 3000 * 1500mm
Vitesse de coupe: 30m / min
Format graphique pris en charge: AI, PLT, DXF, BMP, LAS, DXP
Application: Découpe Laser
Condition: Nouveau
Épaisseur de coupe: 0-30mm
CNC ou pas: oui
Mode de refroidissement: refroidissement par eau
Logiciel de contrôle: Cypcut
Lieu d'origine: Anhui, Chine (continentale)
Certification: CE, ISO, SGS, CCC
Garantie 1 année
Source laser: IPG / Raycus / nNIGHT / MAX
Tête de coupe: Precitec / Raytools / OSPRI / WSX
Type de servo: Servo moteur
Système de refroidissement: refroidisseur d'eau
Puissance du laser: 500/750/1000/1500/2000 / 3000w ou comme personnalisé
Zone de travail: 1500 * 3000mm
Matériaux de coupe: acier au carbone / acier inoxydable / aluminium / cuivre
Composant électrique: français Schneider
Système de transmission: YYC
Application du produit

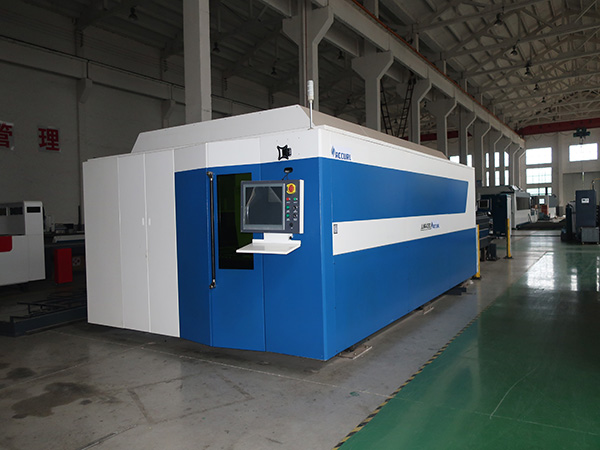

La machine de découpe laser à fibre CNC CL-G3015A est un ensemble complet d’équipements de découpe laser, qui est intégrée au laser à fibre, aux refroidisseurs, aux têtes de découpe à fibre, aux outils de coupe, au système de contrôle, au système d’eau, au système d’extraction d’air, etc. La machine entière adopte la pièce à usiner fixe et la structure de portique mobile. Il s'agit d'une machine de découpe laser à commande numérique CNC à deux axes et trois axes. Parmi ceux-ci, la liaison d’axe XY réalise la surface de la pièce de suivi suivi de l’axe Z de l’alimentation de coupe plane. Quatre arbres CNC de l'équipement sont guidés par des guidages roulants et la partie de la plaque de coupe des axes X, Y, Z est entraînée par une crémaillère d'asservissement AC, parmi laquelle l'axe X, Z est entraînée par une crémaillère d'asservissement AC. Le lit principal, l’arbre en Y, adopte une poutre en acier, des performances dynamiques, parmi lesquelles une tête de découpe laser, un servo-moteur AC, une paire de vis à billes, une paire de guides de roulement, un réducteur, une paire d'engrenages et une paire de crémaillères, tous choisis par une marque renommée Le système CNC adopte le système de contrôle numérique spécial laser de la marque nationale, configure le logiciel de contrôle de coupe professionnel et le logiciel de programmation auxiliaire. Structure compacte, rigidité suffisante, bonne fiabilité et grande efficacité de coupe.
La machine de découpe laser à fibre CNC est adaptée à la découpe d'acier inoxydable, d'acier au carbone, d'acier allié, d'acier au silicium, de tôle d'acier galvanisée, d'alliage d'aluminium, d'alliage de titane et d'autres matériaux métalliques.
Caractéristiques principales
1. Le faisceau de portique mobile adopte une nouvelle conception structurelle ainsi qu'un nouveau processus de fabrication, ce qui a permis de maintenir la stabilité sous une accélération élevée et de fabriquer l'alliage d'aluminium d'extrusion avec une grande longueur-largeur. Cela a diminué de 12% en poids et augmenté de 20% en rigidité par rapport au faisceau de coulée.
2. Le système CNC écrit avec une interface d'interaction homme-machine qui adopte un logiciel de contrôle chinois et anglais, a rendu l'opération plus simple et plus pratique.
3. La zone de coupe avec une vision large car il y a trois côtés ouverts, ce qui facilite le chargement et le déchargement des matières premières. Il peut être appliqué dans différents espaces.
4. La structure de partition utilisée dans l'armoire de commande électrique peut rencontrer divers agencements spatiaux.
5. La chambre de coupe adopte une grille mobile pour réaliser avec précision une coupe sans fin et économiser du matériel et du temps de coupe.
6. La structure de dépoussiérage sur la base devient plus efficace car le dispositif attaché a fabriqué la tuyère très près de la zone de coupe. Ce dispositif de dépoussiérage évite également le laser pour assurer une longue durée de vie.
7. Cette tête de découpe laser spécialement conçue peut couper à haute efficacité le matériau dans une épaisseur particulière en ajustant la distance focale, le diamètre de la mise au point et la zone de coupe taille-faisceau, une puissance élevée, chargez le matériau à la fois à l'avant et à l'arrière. gagner du temps.
Paramètres techniques
Plage de coupe (mm) | 1500X3000 | 1500X4000 | 1500X6000 | 2000X4000 | 2000X6000 | |
Course de l'axe X (mm) | 1525 | 1525 | 1525 | 2025 | 2025 | |
Course de l'axe des Y (mm) | 3050 | 4050 | 6050 | 4050 | 6050 | |
Course de l'axe Z (mm) | 300 | 300 | 300 | 300 | 300 | |
Précision de positionnement sur l'axe XY (mm) | ± 0,03 | ± 0,03 | ± 0,03 | ± 0,03 | ± 0,03 | |
Précision de repositionnement (mm) | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | |
Puissance laser (w) | 500/750/1000/1500/2000/3000/4000/6000 | |||||
Notre service
Service pré-vente
* Enquête et support de consultation.
* Support de test des échantillons.
* Voir notre usine.
Service après-vente
* Formation à l’installation de la machine, formation à son utilisation.
* Ingénieurs disponibles pour entretenir des machines à l'étranger.
