Caractéristiques
Vitesse de coupe: 0-30000mm / min
Format graphique pris en charge: AI, BMP, DST, DWG, DXF, DXP, LAS, PLT, Autre
Application: Découpe Laser
Condition: Nouveau
Épaisseur de coupe: 6mm
CNC ou pas: oui
Mode de refroidissement: refroidissement à l'air
Logiciel de contrôle: FSCUT2000, logiciel de découpe spécial Chutian
Lieu d'origine: Anhui, Chine (continentale)
Certification: CCC, ISO
Service après-vente fourni: Ingénieurs disponibles pour entretenir des machines à l'étranger
Champs d'application
La machine adopte le laser IPG / SPI le plus sophistiqué, combinant la machine CNC à portique conçue par notre société et le corps de soudure à haute résistance, après un recuit à haute température et un usinage de précision par une grande fraiseuse CNC. Il a une bonne rigidité et stabilité avec des vis à billes de précision, un entraînement à guidage linéaire. Il est principalement destiné à la découpe de tôles en dessous de 8 mm en haute vitesse et haute précision. Le laser à fibre présente une série d'avantages, tels qu'une qualité de faisceau élevée, une luminosité élevée, des taux de conversion élevés, un fonctionnement sans entretien, stable et fiable à faible coût et de petite taille, etc. Le découpage assisté par air est le niveau le plus avancé de découpage au laser , particulièrement adapté à la découpe de précision en acier inoxydable et en acier carton. Il est largement utilisé dans les produits métalliques, le matériel, les machines de précision, les pièces automobiles, les lunettes, les bijoux, la plaque signalétique, les produits électroniques, les jouets, la publicité et d'autres industries.
Description de la machine:
1. Schéma du produit et composition

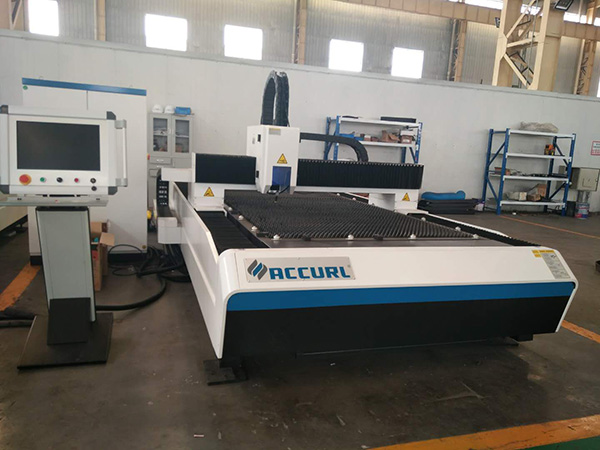

La machine de découpe laser à fibre est composée de laser à fibre, tête de découpe, système de contrôle, système de refroidissement, unité machine, système de dégazage des gaz d'échappement, etc.
2. Performance du produit
Largement utilisé dans la découpe de tôles, comme l'acier au carbone, l'acier inoxydable, l'acier allié et d'autres matériaux métalliques. Nous pouvons également traiter diverses formes et tailles de pièces; couper toutes sortes de texte, logo et motif.
Plage de coupe: Conseil 3000mm * 1500mm,
Épaisseur de coupe en acier au carbone: 0.2mm-6mm
Largeur de coupe: 0.08—0.15mm
La machine X, Y, Z voyage 3000mm * 1500mm * 100mm d'axe
Précision de positionnement: ± 0.05mm / 1000mm
Répétez la précision de positionnement: ± 0.03mm / 1000mm
Régime de ralenti normal de la machine: 30m / min
Le régime de ralenti maximum: 50m / min
Planche d'épaisseur 1mm O2 Max vitesse de coupe:
(Laser IPG-1000) 10 m / min
(Laser SPI-CW-1500) 15m / min
Profondeur de coupe maximale:
Acier au carbone (O2) 7mm
Acier inoxydable (N2) 3.5 ~ 4mm
Acier inoxydable (O2) 6mm
3. La liste du système de produit:
Laser
FIber lasers: 1000W (SPI en option)
Chemin optique externe et tête de coupe
Tête de découpe laser Tête de découpe automatique haute précision
Capteur capacitif BCS100, suivi automatique
Objectif de focalisation 25.4 F = 100
La machine hôte
Plate-forme de la machine et accessoires tête de coupe de 3000 mm * 1500 mm
Vis à billes haute vitesse 4010 de l’axe des X; TAIWAN HIWIN
L'axe Y du guide de roulement 5050, vis à grande vitesse; Le rail de mute 45; TAIWAN HIWIN
Réducteur planétaire VRB140, SHIMPO, Japon
Roulement Japon, NSK
Cache poussière Qingdao, HEMA
Chaîne à traineau PKK, Chine
