Caractéristiques
Vitesse de coupe: 35 m / min, 0,5-0,8 m / min
Format graphique supporté: Autre
Application: Découpe Laser
Condition: Nouveau
Épaisseur de coupe: 16 mm CS
CNC ou pas: oui
Mode de refroidissement: refroidissement par eau
Logiciel de contrôle: Cypcut
Lieu d'origine: Anhui, Chine (continentale)
Certification: CE, ISO, SGS
Zone de coupe (longueur x largeur): 3000x1500 mm
Épaisseur de coupe CS: 16 mm
Épaisseur de coupe en acier inoxydable: 8 mm
SS Vitesse de coupe: 0.5 - 0.9 m / min
X, précision de la position de l'axe Y: ≤ ± 0,05 mm
Répétabilité des axes X, Y: ± 0,02 mm
Course de l'axe X: 3020 mm
Course de l'axe Y: 1520 mm
Course de l'axe Z: 100 mm
Service après-vente fourniIngénieurs disponibles pour entretenir des machines à l'étranger
Description du produit
L'usine fournit directement la découpeuse de laser de fibre de tôle de haute qualité de Chine
SÉRIE LFH

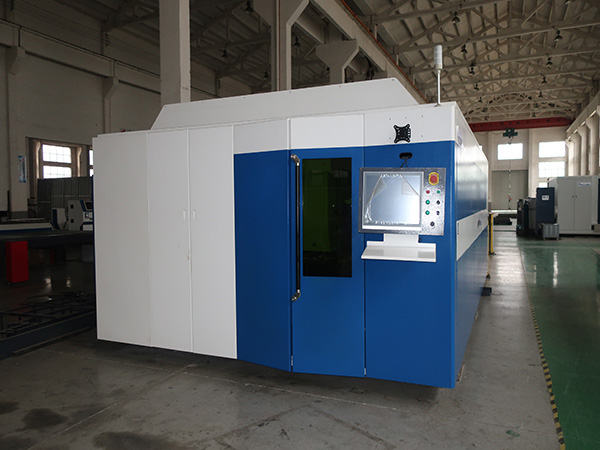

Machine de découpe laser à fibre optique à entraînement double de type sgantry (table échangée), nouveau design fermé, échange rapide de table double, coupe rapide, coupe rapide, petite fente, section lisse, utilisation facile, faible consommation d'énergie, adaptée à de grandes quantités de traitement continu , soulignant la réduction des avantages concurrentiels.
Industries applicables
Machinerie et équipement / Traitement des pièces de rechange / Pièces d'auto / Aérospatiale / Pipeline / Fabrication d'ascenseurs / Traitement de la tôle
Spécifications du ECO-FIBRE-1530 | |||
Taille et portée de travail | 1. Zone de coupe (longueur x largeur) 3000x1500 mm | ||
2. Course de l'axe X 3020 mm | |||
3. Course de l'axe Y 1520 mm | |||
4. Course de l'axe Z 100 mm | |||
Précision de la machine | 5. Précision de la position des axes X et Y ≤ ± 0,05 mm | ||
6. Répétabilité des axes X et Y ± 0,02 mm | |||
7. Joint de coupe 0,1 ~ 0,3 mm selon l'épaisseur de la plaque | |||
Capacité de coupe | 8. Épaisseur de coupe CS 16 mm | ||
9. Vitesse de coupe 0.5-0.8 m / min | |||
10. Acier inoxydable épaisseur de coupe 8 mm 2000 W | |||
11. Vitesse de coupe 0.5 - 0.9 m / min | |||
12. Poids maximum de la table 1200 kg | |||
Caractéristiques principales
Les principes de base de la découpe au laser sont les suivants: le laser est focalisé sur le matériau, le matériau est chauffé localement au-dessus du point de fusion, puis soufflez le métal en fusion avec une buse coaxiale à haute pression ou la pression de vapeur du métal, avec le faisceau et le matériau est relativement linéaire mouvement de sorte que les trous sont formés en continu de très faible largeur de la fente.
Dans la machine de découpe laser grand format, la hauteur de traitement est légèrement différente, de sorte que la surface du matériau s'écarte de la longueur locale, de sorte que la taille du point diffère d'un endroit à l'autre, la densité de puissance ou la densité laser ne sont pas identiques, une qualité laser différente la position de coupe est incohérente pour ne pas atteindre l'exigence de qualité de coupe du laser.
La tête de coupe utilisant le système asservi assure une tête de coupe et un matériau de coupe hautement cohérents, assurant ainsi la coupe.
